Sprinkler ESFR : protéger un stockage en grande hauteur

L'essentiel. Un sprinkler ESFR (Early Suppression Fast Response) est une tête à réponse rapide et à très grand débit, conçue pour éteindre un feu de stockage à ses débuts et non seulement le contenir. Il permet, pour certains produits et hauteurs, de se passer de têtes intermédiaires dans les racks, mais sa mise en œuvre exige une architecture de bâtiment, des hauteurs et des marchandises compatibles.

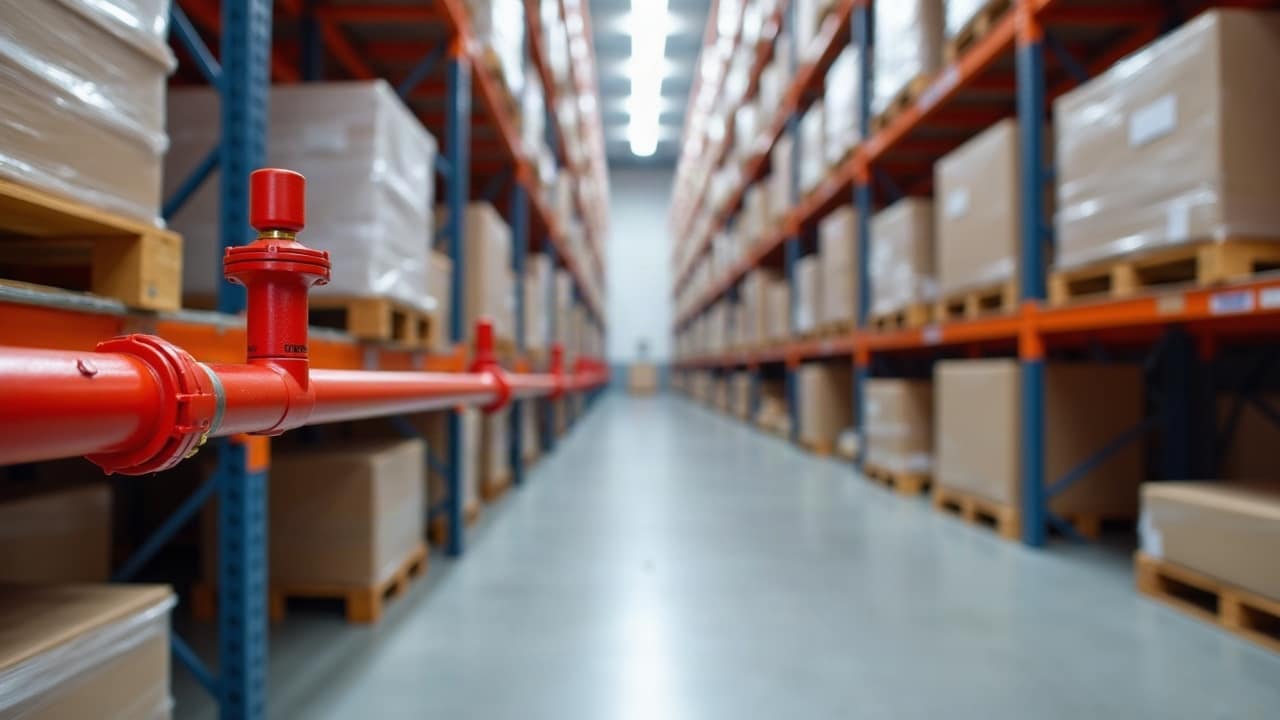

Dans les plateformes logistiques récentes, les stockages montent haut et les allées se resserrent. Protéger chaque niveau de rack par des têtes intermédiaires alourdit le réseau et complique la manutention. C'est à cette contrainte que répond le sprinkler ESFR. Il a de réels atouts, mais aussi des exigences qu'il faut connaître avant de le retenir.

Qu'est-ce qu'un sprinkler ESFR ?

La fiche d'un fabricant américain définit la tête ESFR comme un sprinkler destiné à assurer l'extinction de risques de stockage difficiles, grâce à un élément thermique à réponse rapide, un facteur K nominal de 14, 16,8 ou 25,2 et un déflecteur spécial. Elle produit des gouttes d'eau à forte quantité de mouvement, qui traversent le panache du feu, mouillent directement le combustible en feu et refroidissent l'atmosphère très tôt.

La règle APSAD R1 consacre un chapitre entier, le chapitre 17, aux systèmes sprinkleurs ESFR. Wikipédia résume l'enjeu : un système à têtes ESFR est conçu pour éteindre un feu, et sa mise en œuvre délicate ne peut se faire que dans des bâtiments ayant une architecture adéquate, pour des hauteurs, des configurations et des types de marchandises admissibles.

Pourquoi choisir l'ESFR pour un stockage en hauteur ?

L'avantage principal est la protection sous toiture seule. Pour une tête ESFR pendante de facteur K 25,2, la fiche technique du fabricant indique qu'elle peut :

• éliminer les sprinklers en rack pour la protection de stockages en hauteur de certaines matières précises, jusqu'à des hauteurs données ;
• réduire, voire supprimer, le besoin d'une pompe incendie dans certains cas ;
• donner de la souplesse au dimensionnement des canalisations.

Elle vise les stockages qui produisent des feux sévères : stockage palettisé, en masse, en racks simples, doubles ou multiples, à condition qu'il n'y ait ni conteneurs ouverts ni tablettes pleines. Selon la même fiche, certaines configurations de papier en rouleaux, de liquides inflammables, d'aérosols et de pneumatiques peuvent aussi être couvertes, sous conditions.

Pour un entrepôt ICPE 1510, il y a un intérêt réglementaire : l'arrêté du 11 avril 2017 autorise des cellules de plus de 12 000 m2 si leur hauteur ne dépasse pas 13,70 m et si le système d'extinction automatique permet à lui seul l'extinction de l'incendie, est conçu à cet effet et est muni d'un pompage redondant.

Quelles conditions de pose faut-il respecter ?

L'ESFR est exigeant, et ses exigences se lisent dans sa fiche technique. Pour le modèle K 25,2 que nous avons consulté :

• installation sous eau uniquement : le réseau reste rempli d'eau, et le fabricant rappelle qu'un réseau sous eau doit être maintenu hors gel ;
• dégagement au-dessus du stockage : un minimum de 36 pouces, soit 914 mm, entre le déflecteur et le sommet du stockage selon le référentiel américain NFPA ;
• distance au plafond : le déflecteur se place entre 152 et 457 mm sous la toiture dans ce même cadre ;
• obstructions : les critères renvoient aux chapitres dédiés des référentiels NFPA 13 ou FM Global, car un ESFR supporte mal les obstacles sous son jet.

Ces valeurs relèvent du référentiel choisi : en France, l'assureur peut retenir la règle APSAD R1, la NF EN 12845 ou un référentiel américain. Elles montrent surtout qu'un changement de hauteur de stockage, une passerelle ajoutée ou un luminaire déplacé peuvent suffire à sortir un réseau ESFR de son domaine.

Les limites de l'ESFR à connaître

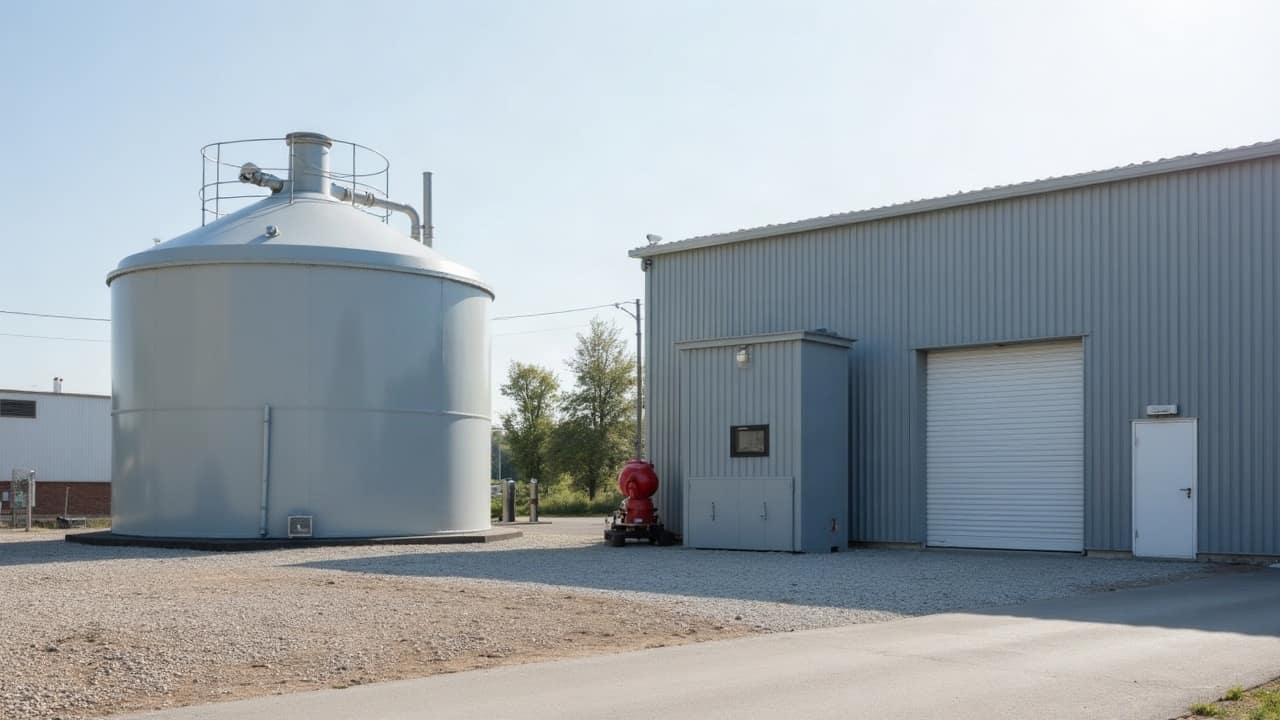

Trois points méritent d'être posés avant tout choix. D'abord, l'hydraulique : la fiche renvoie la pression minimale de fonctionnement aux référentiels NFPA 13 ou FM Global, et précise que le grand facteur K 25,2 permet de travailler à une pression en bout de réseau plus basse qu'une ESFR K 14. Débit, pression, pompes et réserve se calculent donc ensemble, un sujet que nous traitons dans notre prestation local sprinkler et réserve d'eau. Ensuite, la rigidité : les produits et modes de stockage admis sont listés, et un changement d'activité peut remettre en cause la conception. Enfin, la maintenance : la fiche du fabricant rappelle que rien ne doit être suspendu aux têtes ni gêner leur jet, qu'une tête peinte ou endommagée doit être remplacée immédiatement, et qu'une réserve de têtes de rechange doit être prévue.

Le bâtiment doit donc être pensé pour l'ESFR, et l'exploitation doit rester dans son cadre. C'est pourquoi nous l'étudions dès la conception d'une installation de sprinklers, en lien avec le plan de stockage réel de votre entrepôt logistique, et non comme une option ajoutée en fin de projet. Pour cette configuration, les prix relevés d'une installation en entrepôt à grande hauteur de stockage donnent une première enveloppe.

Si votre projet prévoit des racks hauts et que vous voulez savoir si une protection sous toiture seule est envisageable, envoyez-nous hauteur sous toiture, hauteur de stockage et nature des produits via notre formulaire : ce sont les trois données qui décident de l'ESFR.

Remplacer une tête ESFR : les précautions du fabricant

La fiche technique rappelle des règles qui valent pour tout le réseau. Toute modification de la tête après sa sortie d'usine, peinture, revêtement ou traitement de surface compris, peut la rendre inopérante et annule son homologation. Une tête qui a fonctionné ne se remonte pas : elle se remplace par une tête neuve, du même modèle, avec le même orifice, la même température et la même sensibilité. Le remplacement suppose de mettre le réseau hors service, de le vidanger et de prévenir les autorités compétentes, en envisageant une surveillance renforcée de la zone pendant l'intervention. Une armoire de têtes de rechange complète est recommandée pour cela.

Sources

• Viking, fiche technique « ESFR Pendent Sprinkler VK510 (K25.2) », révision d'avril 2024, et annexe « Sprinkler Overview » : vikinggroupinc.com, fiche VK510
• CNPP Éditions, sommaire du référentiel APSAD R1, chapitre 17 « Systèmes sprinkleurs ESFR » : cybel.cnpp.com, APSAD R1
• Wikipédia, « Extincteur automatique à eau », paragraphe sur les têtes ESFR : fr.wikipedia.org
• Arrêté du 11 avril 2017, annexe II, point 7 « Dimensions des cellules » : AIDA (INERIS)
