Sprinklage : comment fonctionne un réseau sprinkler incendie

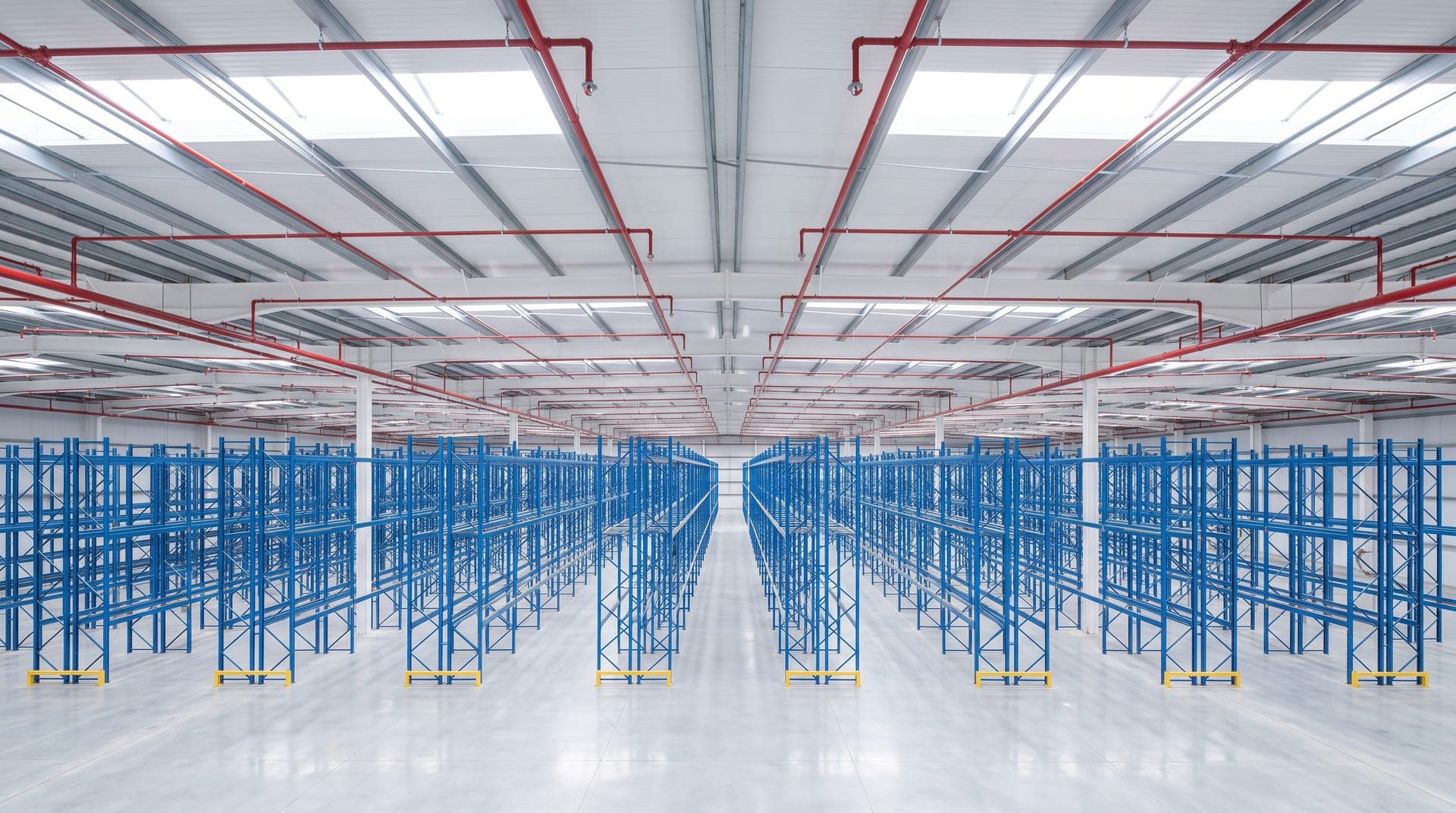

Un sprinkler, francisé en sprinkleur, est une installation fixe d'extinction automatique à eau. Le mot sprinklage désigne la protection d'un bâtiment par ce système. Une installation complète réunit cinq éléments : les têtes, le réseau de canalisations, les sources d'eau, les pompes et le poste de contrôle. Le réseau est posé au-dessus de la zone à protéger, en général sous la toiture, et parfois à des niveaux intermédiaires dans les rayonnages. Il remplit trois rôles : surveiller le risque en permanence, donner l'alarme et contenir, voire éteindre, le feu en attendant les secours.

Quand un feu démarre, la chaleur et les fumées montent et s'accumulent sous la toiture. La tête située au-dessus du foyer chauffe : l'ampoule de verre qui la tient fermée éclate, ou le fusible fond, à une température fixée. L'eau sous pression du réseau s'échappe aussitôt par cette seule tête et arrose la zone en feu. La chute de pression fait réagir le poste de contrôle, qui déclenche l'alarme, et démarre les pompes. Si le feu grandit, d'autres têtes proches s'ouvrent à leur tour ; les têtes éloignées restent fermées, ce qui limite l'eau répandue aux zones réellement touchées.

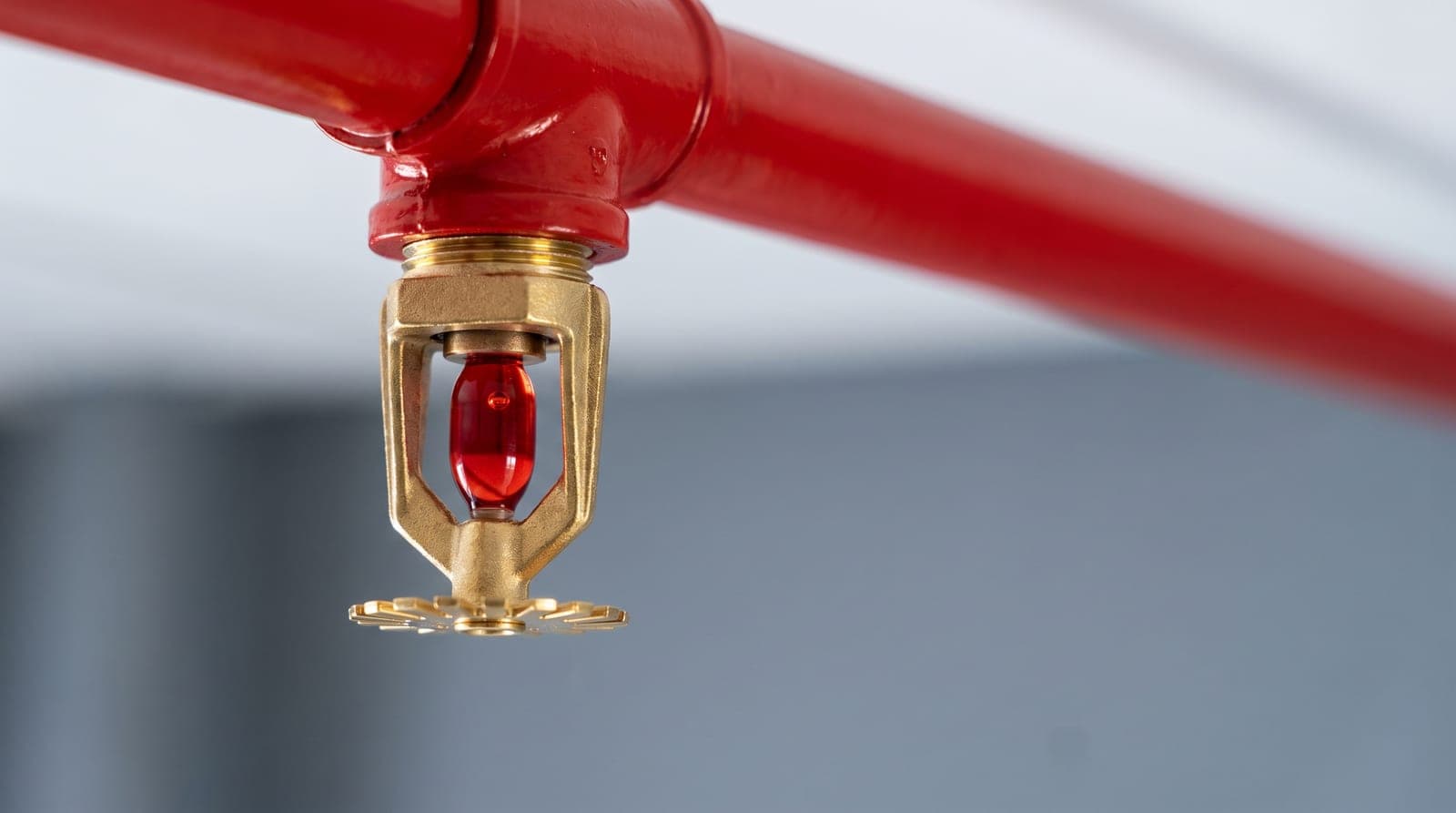

C'est la chaleur, pas la fumée. Chaque tête porte une ampoule de verre remplie d'un liquide qui se dilate en chauffant jusqu'à briser le verre, ou un élément fusible. La couleur de l'ampoule indique sa température de déclenchement, de 57 °C à 343 °C selon les modèles ; la plus courante est l'ampoule rouge, qui s'ouvre à 68 °C. Approcher une flamme d'une tête ne déclenche donc pas tout le bâtiment : chaque tête est indépendante, et seules les installations déluge, à têtes ouvertes, arrosent une zone entière d'un coup.

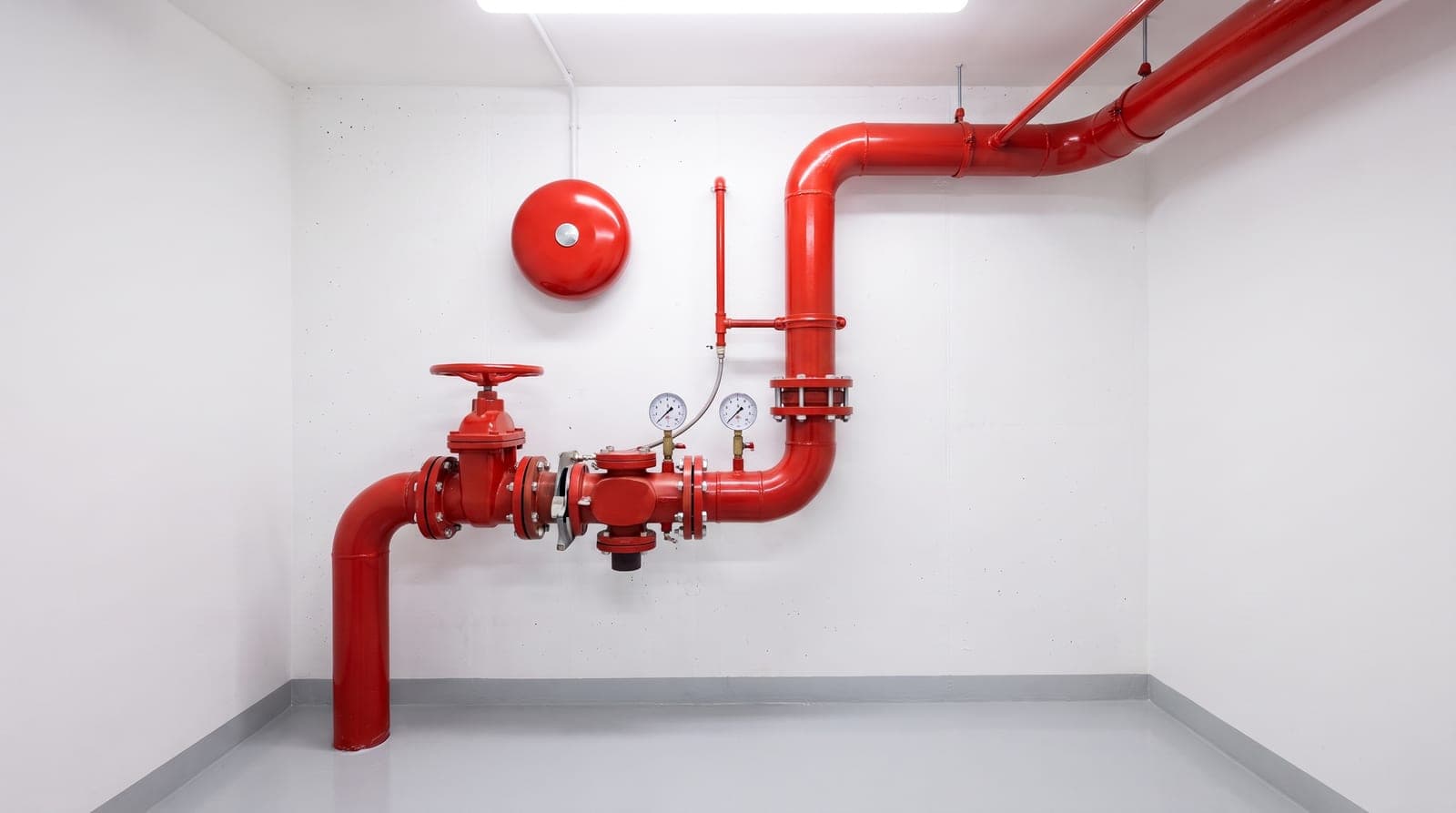

Le poste de contrôle relie les sources d'eau au réseau d'une zone. Il donne l'alarme lors de l'écoulement d'eau grâce à un gong hydraulique entraîné par une turbine, permet d'interrompre le débit par une vanne d'arrêt et de vidanger l'installation. Il comprend une vanne d'arrêt, un clapet d'alarme et deux manomètres, en amont et en aval. Un grand site compte plusieurs postes, chacun couvrant une surface définie par la règle APSAD R1. Le poste se contrôle chaque semaine : position des vannes, relevé des manomètres, essai du gong.

Le réseau sous eau est le plus courant : ses canalisations restent pleines d'eau sous pression, pour les locaux hors gel. Le réseau sous air garde de l'air comprimé en aval du poste et de l'eau en amont, pour les locaux exposés au gel ou non chauffés, comme un parking ouvert ou un entrepôt froid : l'eau n'entre qu'après la purge de l'air. Le réseau à préaction reste sous air à basse pression tant qu'une détection associée n'a pas autorisé l'arrivée d'eau, pour limiter les déclenchements intempestifs. Le déluge, à têtes ouvertes, arrose toute une zone et sert aux risques spéciaux à feu rapide.

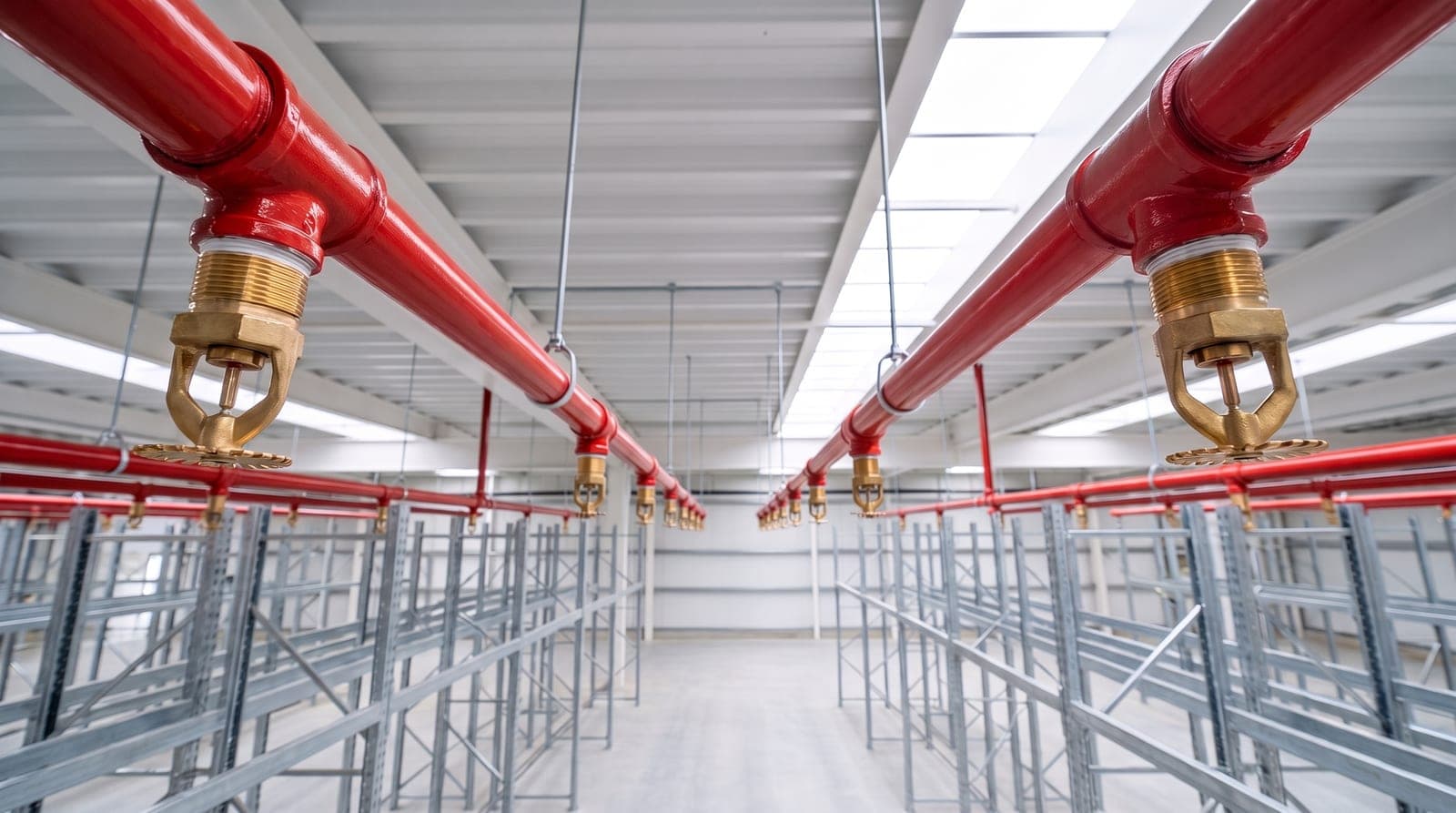

Les têtes ESFR, pour Early Suppression Fast Response, sont conçues pour éteindre un feu et non seulement le contenir. Leur mise en œuvre est délicate : elle suppose un bâtiment à l'architecture adaptée, et des hauteurs, configurations et marchandises admissibles. La règle APSAD R1 leur consacre un chapitre entier, avec une pression minimale de conception, un espacement et une position par rapport à la toiture propres. En entrepôt logistique, l'étude compare l'ESFR sous toiture et la protection à des niveaux intermédiaires dans les racks. Voir notre page sprinkler pour entrepôts et plateformes logistiques.

Le réseau puise dans des sources d'eau. La règle APSAD R1 distingue une source A, dite limitée, et une source B, dite inépuisable, chacune associant une réserve et une pompe. Une pompe jockey maintient la pression au quotidien et compense les petites fuites ; en cas de déclenchement, les pompes des sources prennent le relais, et leur arrêt ne se fait qu'à la main. La réserve est intégrale ou de capacité limitée, et le réseau public peut suffire dans certains cas. Le détail est sur notre page local sprinkler, réserve d'eau et pompes.

Deux textes encadrent la conception d'un réseau en France. La règle APSAD R1, éditée par le CNPP, dont l'édition de septembre 2025 remplace celle de juillet 2020, fixe les exigences de conception, d'installation, de maintenance et de vérification, et sert de référentiel à la certification APSAD des installateurs. La norme NF EN 12845, dont la version +A2 est en vigueur depuis avril 2026 (fiche de la norme sur AFNOR Éditions, consultée le 28/09/2026), est la norme européenne de conception, d'installation et de maintenance. Le plus souvent, c'est l'assureur du site qui demande le sprinklage, et il peut indiquer le référentiel qu'il préfère. Voir la mise en conformité APSAD R1.

Aucune loi n'impose un sprinkler à tous les bâtiments, mais plusieurs textes y conduisent. Dans un établissement recevant du public, l'article MS 25 permet d'exiger un système du type sprinkleur dans tout ou partie de l'établissement. Pour un entrepôt couvert classé sous la rubrique ICPE 1510, l'arrêté du 11 avril 2017 limite la surface d'une cellule à 3 000 m² sans extinction automatique, et la porte à 12 000 m² avec. Surtout, l'assureur peut faire du sprinklage une condition de garantie. Voir aussi le sprinkler en parking couvert.

Un réseau sprinkler s'essaie chaque semaine sur le site : niveau des réserves, démarrage des pompes, position des vannes, gong des postes. Une entreprise titulaire de la certification APSAD de service de vérification le contrôle au moins tous les 6 mois et remet un compte rendu Q1. S'ajoutent l'entretien annuel du diesel, l'entretien triennal des réserves, la requalification décennale des réservoirs sous pression, le contrôle à 25 ans prévu par la NF EN 12845 et la remise en conformité à 30 ans prévue par la règle APSAD R1. Tout le calendrier est sur la page maintenance et vérification sprinkler.

Un projet de sprinklage se budgète en trois parts : l'étude, le réseau (canalisations, têtes, postes) et les sources d'eau (réserve, pompes, local), auxquelles s'ajoute l'entretien annuel. Les montants varient avec la surface, la classe de risque et la hauteur de stockage. Nous avons réuni sur une page les prix du sprinklage relevés dans des sources publiques, datées. Pour un chiffre qui vaut devis, commencez par une étude d'installation sprinkler de votre bâtiment.
